Orientações para configuração de acesso externo das soluções Sankhya

Atenção: As configurações constantes neste manual são geralmente realizadas por profissionais da área de TI ou especialistas em rede/internet. Sua empresa poderá contratar os serviços de um desses profissionais ou empresas, e boa parte do trabalho (senão todo ele) pode ser realizado remotamente.



Este documento visa fornecer orientações a equipe de infra-estrutura para os métodos de configuração das soluções Sankhya para possibilitar o acesso externo à estrutura através, diretamente, da internet.

Para tanto é necessário conhecermos referente ao NAT (Network Address Translation) que traduz um endereço vindo da internet(Endereço Público) para um endereço em uma estrutura física e privada. Outra estrutura necessária para configuração é a estrutura de DNS(Domain Name System) que traduz uma URL da internet e a converte para um endereço IP.

Pré-requisitos para o melhor aproveitamento deste manual:

• Ter noções claras sobre configuração de rede, Linux, Firewall, modems, etc.
• Conseguir executar comandos no terminal de console do Linux ou Windows.

Informações Importantes:

• Procure conhecer as melhores práticas relacionadas à segurança quando se expõe um sistema para acesso pela internet. O Grupo Sankhya não se responsabiliza por possíveis falhas de segurança que possam acontecer no ambiente que circunda o sistema, e sugerimos que um profissional especialista seja consultado.
• Esse manual é fornecido seguindo um padrão de configuração amplamente utilizado, porém não é o único possível. Dúvidas sobre o manual ou sobre os procedimentos deverão ser direcionadas para um dos canais de atendimento da Sankhya (chat, e-mail, etc), e só serão atendidas caso estejam sendo seguidos os passos constantes no manual, inclusive utilizando os mesmos software e ferramentas auxiliares.

1- Configuração de acesso sem SSL:

Existem 2 métodos para configuração do acesso externo:

• Acesso via IP Dinâmico
• Acesso via IP Fixo

1.1 Acesso via IP Dinâmico:

O IP dinâmico é aquele no qual em intervalos de tempo o mesmo muda, não sendo viável neste tipo de situação a utilização de um serviço de DNS devido às trocas constantes que deverão ser realizadas sendo que, na maioria dos casos e excluindo também ambientes de cloud, o DNS aponta para um IP fixo na internet que é o endereço no qual sua aplicação será acessada.

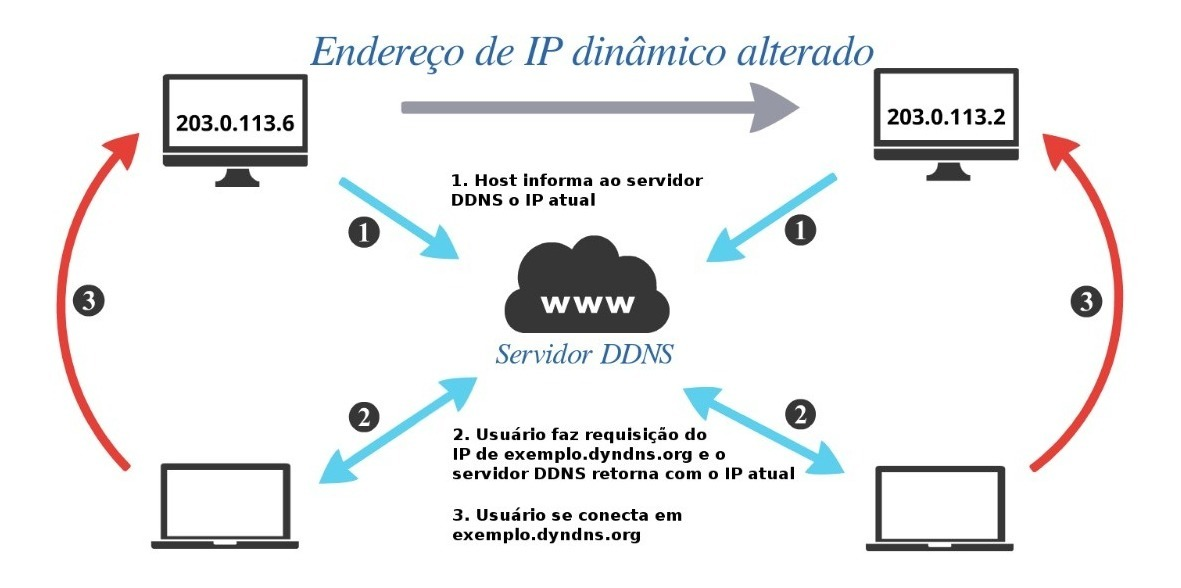

Para solução deste problema existem alguns players de mercado que entregam um DNS fixo mesmo o IP alterando coletando esses dados de um roteador ou client interno, como é o caso dos serviços ofertados pelo DynDNS(https://dyn.com/) ou pelo No-IP(https://www.noip.com/).

Figura 1.

Após configurado o DynDns ou outra ferramenta de DDNS ele irá te ofertar um endereço que é através deste que será utilizado para acessar a plataforma da Sankhya.

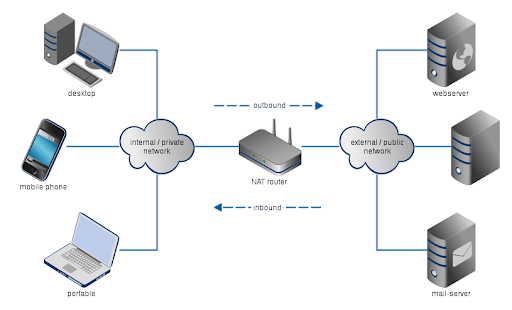

Feito isto, no roteador ou no firewall que entrega a solução é necessário fazer um roteamento que vai direcionar o fluxo de dados recebidos da internet e direcionar para o servidor do SankhyaOM. Quando se faz um nat você pode direcionar uma porta qualquer recebido daquele endereço e direcionando para o outro endereço na porta que está o seu SankhyaOM, como por exemplo, se o seu SankhyaOM estiver no endereço http://sankhyaom.sankhya.com.br:8180 a porta de destino será a 8180.

O último ponto a ser liberado são as regras do firewall(caso possua) para as portas configuradas anteriormente.

Figura 2.

Após essas configurações o servidor já poderá ser acessado externamente através do endereço gerado pelo serviço de DDNS.

2- Configuração de acesso com SSL:

Além das configurações mais simplificadas abordadas acima, podemos realizá-las adicionando uma camada de segurança a mais que permite a criptografia dos dados trafegados. Os certificados digitais são documentos eletrônicos que comprovam que uma pessoa física ou pessoa jurídica realmente é proprietário daquele site no qual está navegando através de uma cadeia de certificados, um exemplo de uma certificadora com raízes confiáveis é a Site Blindado (https://www.siteblindado.com/). Existem também alguns certificados criados gratuitamente porém estes não comprovam a identidade deste site, apenas criptografa o tráfego do site.

Outro ponto do SSL é que o Wildfly, atual servidor de aplicações utilizados pelo SankhyaOm, não trabalha bem com o protocolo, por isto não recomendamos a configuração diretamente no serviço. Para tal pode-se criar um serviço chamado Proxy Reverso, utilizando o NGinx ou Apache para essa função. Desta forma é possível aplicar o certificado e ainda garantir uma maior segurança na aplicação.

Figura 3.

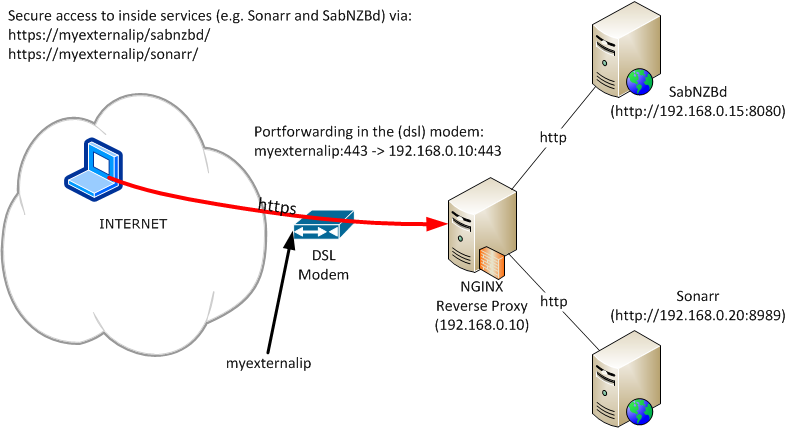

Como apresentado na figura 3, todo tráfego chega com HTTPS(SSL) e vai para os servidores internos na porta desejada. Ainda é necessário o Nat pois como o tráfego virá de uma rede pública e irá para uma rede privada será necessário a configuração do roteador, no caso da figura 3 o ModemDSL.

2.1 Proxy Reverso Nginx:

Abaixo segue um exemplo do NGinx configurado como proxy-reverso no qual os campos em vermelho deverão ser alterados de acordo com a realidade da estrutura do cliente:

server  {

  listen  443 ssl http2;

  listen [::]:443 ssl http2;

  # Endereço externo do site

   server_name  teste.sankhya.com.br;



# Logs de acesso e de erro

  access_log /var/log/nginx/teste/access.log  main;

  error_log /var/log/nginx/teste/error.log;



  # Configurações de timeout

  ssl_session_timeout 60m;

  ssl_session_cache shared:SSL:30m;

  ssl_session_tickets off;



 client_max_body_size 500M;

  client_header_buffer_size 64k;

  large_client_header_buffers 4 64k;



  proxy_connect_timeout       600;

  proxy_send_timeout          600;

  proxy_read_timeout          600;

  send_timeout                600;



  # Habilita certificado digital

  ssl  on;

  ssl_certificate  ssl/ssl-bundle.crt;   # Replace with your cert info (I generate my own self-signed certs with openssl)

  ssl_certificate_key  ssl/sankhya.key; # Replace with your cert info (I generate my own self-signed certs with openssl)

  ssl_prefer_server_ciphers  on;

  ssl_protocols  TLSv1 TLSv1.1 TLSv1.2;

  ssl_ciphers 'EECDH+AESGCM:EDH+AESGCM:AES256+EECDH:AES256+EDH';



  # URL do SankhyaOm interno, o mesmo que utiliza para acessar internamente o Sistema

  location  / {

    proxy_pass  http://10.10.10.1:8180/;

  }

}

2.2 Proxy Reverso Apache:

Abaixo, de forma equivalente ao do NGinx, segue a configuração de proxy reverso para o apache:

SSLCertificateKeyFile /etc/httpd/certs/teste.key

SSLCertificateFile /etc/httpd/certs/teste.crt

SSLCertificateChainFile /etc/httpd/certs/intermediario.crt



<VirtualHost 192.168.1.170:443>

        ServerName teste.sankhya.com.br

        ServerAlias teste.sankhya.com.br



        ErrorLog /logs/teste/teste_error_log

        LogLevel error

        LogFormat "%h %l %u %t \"%r\" %>s %b \"%{Referer}i\" \"%{User-agent}i\"" combined

        CustomLog /logs/teste/teste_access_log combined

        LogLevel error



        ProxyRequests Off

        ProxyVia Off



        <Proxy *>

                Require all granted

                #Order Deny,Allow

                #Allow from all

        </Proxy>



        ProxyPass / http://10.10.10.1:8180/

        ProxyPassReverse / http://10.10.10.1:8180/



        ProxyTimeout 600



        RedirectMatch ^/$ https://skw-bia.sankhya.com.br/mge



        SSLEngine on

</VirtualHost>

3- Configuração do NoIP:

O NoIP é um serviço de DNS que converte seu IP dinâmico para um nome. Este serviço é muito útil quando precisamos ter uma aplicação disponibilizada via internet sem ter necessidade de um IP fixo para o mesmo. O serviço funciona tanto em sistemas operacionais Windows quanto em Linux além de estar disponível também para alguns modens.

3.1 Realizando registro do NoIP:

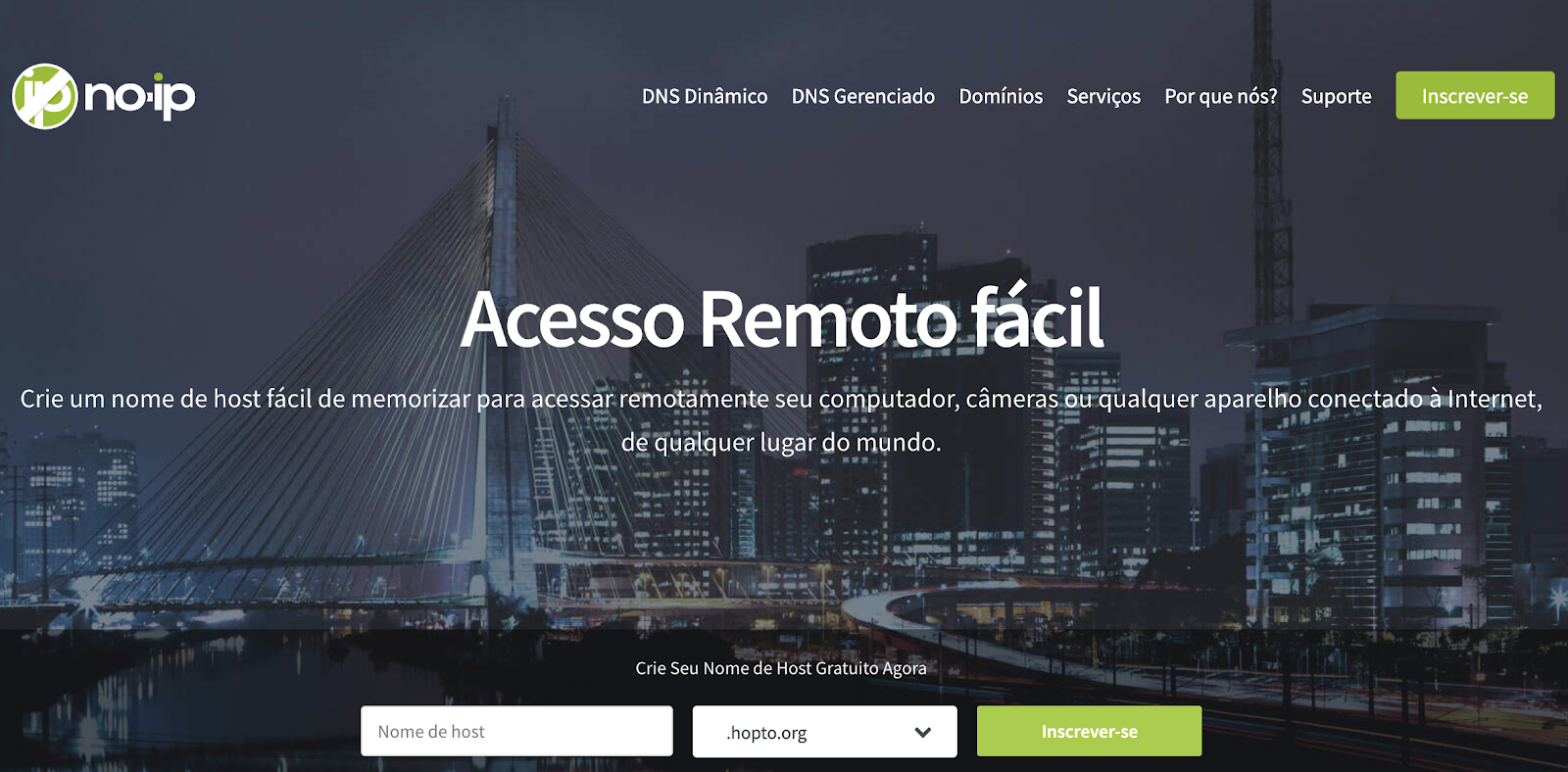

Para realizar a inscrição no site do NoIP acesse o link http://www.noip.com/pt-BR e escolha a opção inscrever-se.

Figura 4.

Feito isto preencha os seus dados e no campo nome do host informe o endereço que deseja cadastrar para acessar o SankhyaOm externamente e escolha a opção Cadastre Gratuitamente. Um email de confirmação será enviado para sua conta de email informada no momento do cadastro. Ao finalizar o cadastro clique em Entrar e digite os dados cadastrados anteriormente.

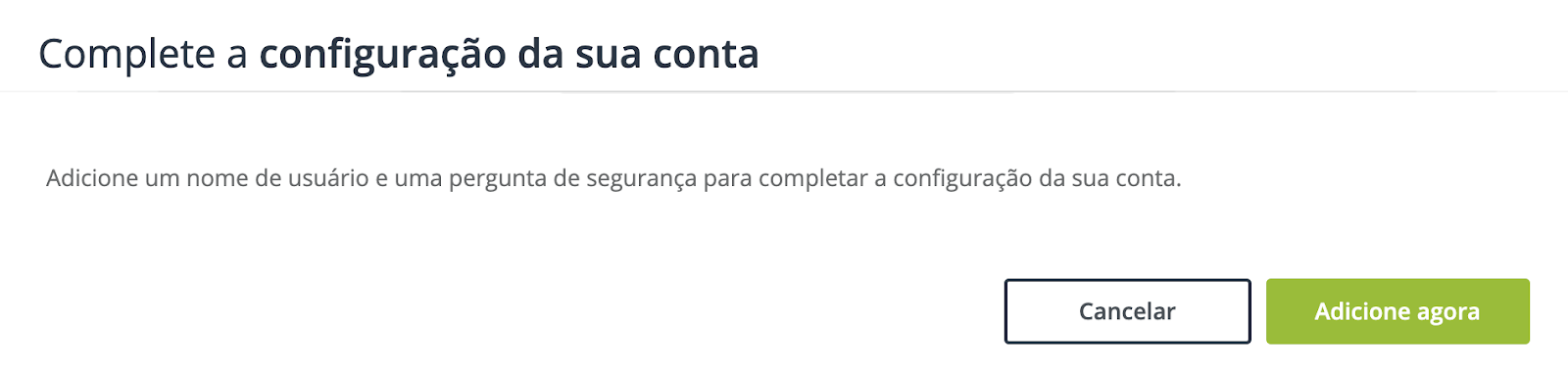

A tela abaixo será aberta para completar o cadastro:

Figura 5.

• Clique sobre o botão Adicione agora para completar o seu cadastro.
• Escolha um nome de usuário e complete os campos para finalizar o cadastro.

3.2 Instalação do NoIP em ambiente Windows:

Para efetuar o download do aplicativo do No-IP clique sobre o link abaixo e selecione Faça Download Agora.

https://www.noip.com/pt-BR/download?page=win

• Execute o aplicativo baixado anteriormente e selecione a opção I Agree.
• Na próxima tela escolha o local de instalação e clique em Install.
• Deixe marcado a opção Launch DUC e clique em Finish.

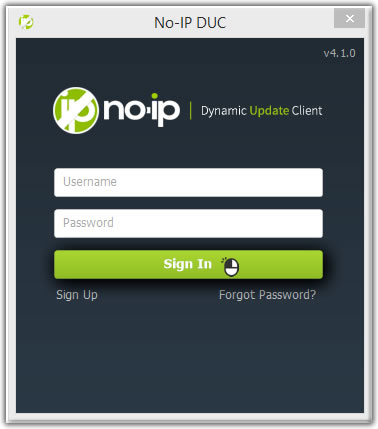

• Depois de instalado o aplicativo ele será aberto solicitando o email e a senha do cadastro do NoIP.

Figura 6.

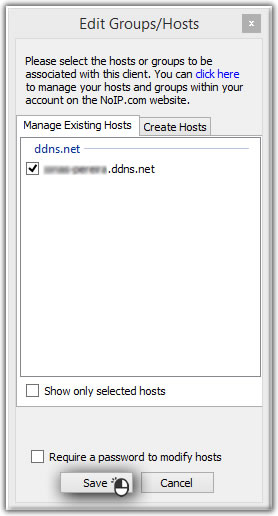

Efetuado o login clique em Edit Hosts, nesta tela será marcado o host que criou no momento do cadastro no site do NoIP. Após selecionado clique em Save.

Figura 7.

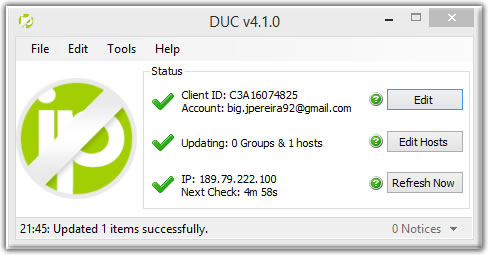

Após efetuado os procedimentos o No-IP estará configurado e pronto para uso:

Figura 8.
