Módulo: Configurações > Cadastros
Esta tela faz parte da rotina de desenho de chapas e vergalhões, esta será disponibilizada por meio do parâmetro "Usa rotina de desenho de chapas e vergalhões - USACHAVERGA" ligado, veja a documentação Botão Desenhos para maiores informações sobre a rotina.
Nesta tela serão cadastradas as peças que ficarão disponíveis para serem vendidas. Na prática é uma espécie de template para facilitar o momento da venda, pois geralmente se vende a mesma peça diversas vezes mudando apenas as medidas.
Uma peça é um conjunto de medidas (lados e ângulos OU medidas externas e internas) que pode ser fabricada com produtos diferentes, como, por exemplo, um anel de aço com medida 300 mm pode ser produzido com o aço CA50 8 mm ou com o aço CA50 12 mm. Portanto, cada peça possui uma lista de produtos com os quais se podem fabricar peças com um determinado desenho.

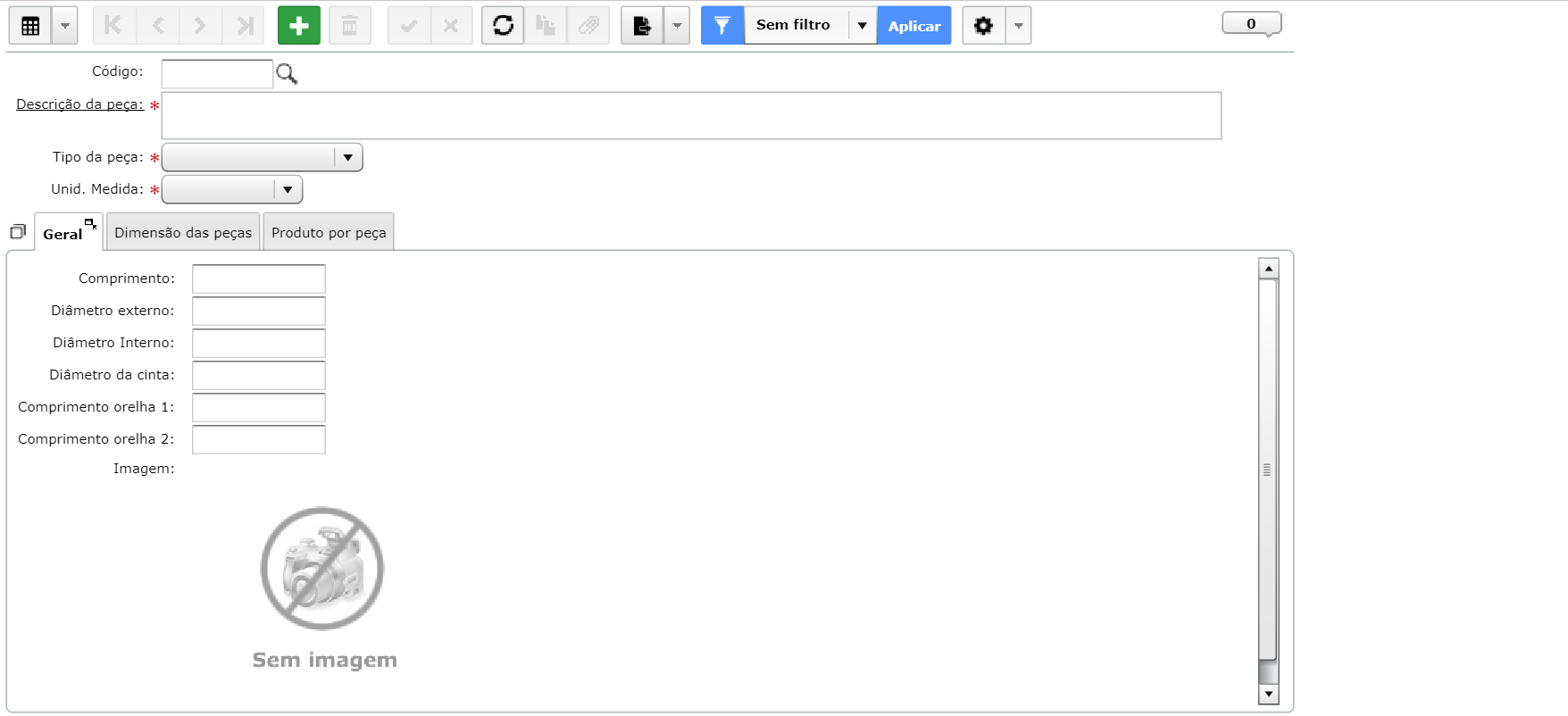

Para cadastrar um template o usuário precisa preencher os dados:
- Descrição da peça: Descrição do template (aparecerá na central no momento de escolher o template).
- Tipo da peça: Tipo da peça que será desenhada pode ser “Cinta de vergalhão”, “Disco”, “Anel”, “Chapa dobrada” e “Vergalhão dobrado”.
- Aba Geral: Nesta aba o usuário deverá preencher os campos referentes ao tipo de peça escolhido, somente o “Vergalhão dobrado” não possui campos de medida nesta aba.
- Outro campo presente nesta aba é o campo "Imagem", que como o próprio nome diz corresponde a imagem do produto.
- Aba Produto por peça: Para que essas peças possam ser usadas na central, é necessário que se faça a ligação do produto e da peça, através desta aba, assim quando o usuário acessar o menu 'Desenho por template', ele irá informar o produto que será utilizado, então irá aparecer para ele todos os templates que tiveram tal produto cadastrado nesta aba.

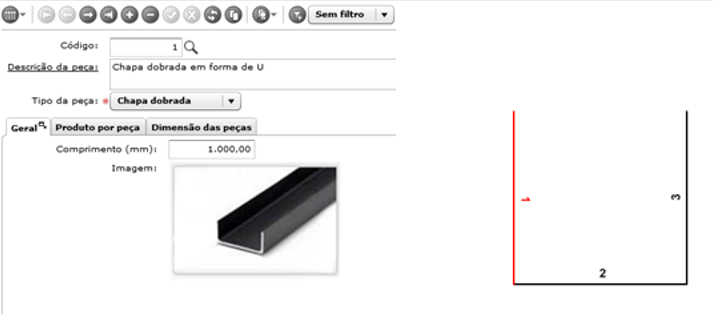

- Aba Dimensão das Peças: Para as peças do tipo “Chapa dobrada” e “Vergalhão dobrado”, é nesta aba que se cadastra a lista das faces do desenho, cada uma com sua largura e ângulo, para formar o desenho, que vai sendo formado à direita na tela, à medida que o usuário vai salvando as faces.
