Módulo: Comercial
Este botão está disponível apenas no Layout Anterior (Flex).
O Sankhya Om possui um recurso para, a partir do lançamento de Pedidos de Venda, no painel de itens, fazer a edição de desenhos bi-dimensionais de: chapadas dobradas, chapas cortadas, vergalhões, discos e anéis.
A partir da indicação das faces do desenho e dos ângulos de dobras, o sistema mostrará um desenho bi-dimensional conforme os dados inseridos e, em seguida, incluirá o item no Pedido de Venda com a quantidade conforme o peso calculado a partir das medidas das áreas dos desenhos gerados.
Os dados do desenho são salvos e atrelados ao campo "NUNOTA" da tabela TGFCAB, isso é feito apenas no momento de salvar os dados no pop-up do desenho pela Central de Notas. Portanto, ao faturar, os dados do desenho não serão transferidos para os dados das tabelas TGFDDC e TGFFAC. Neste caso, para consultar as informações do desenho, basta acessar os documentos relacionados.

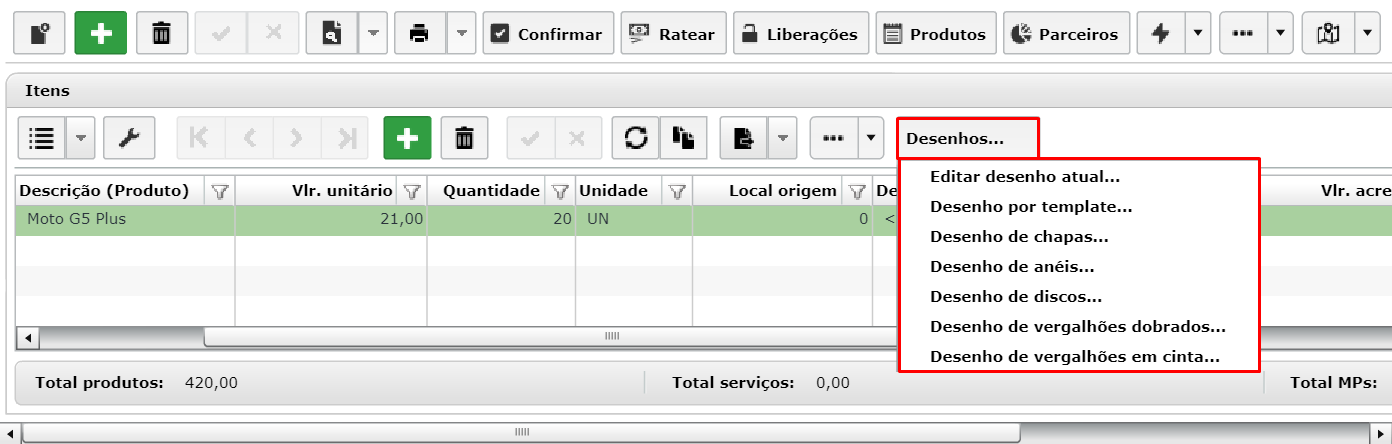

Importante: para que o sistema apresente o botão "Desenhos..." na tela de Pedidos de Venda, é necessário que você habilite o parâmetro "Usa rotina de desenho de chapas e vergalhões - USACHAVERGA". Abaixo, trataremos sobre as opções disponíveis neste botão:
Editar desenho atual Desenho por template
Desenho de chapas Desenho de anéis
Desenho de discos Desenho de vergalhões dobrados
Desenho de vergalhões em cinta Impressão dos Desenhos
Editar desenho atual

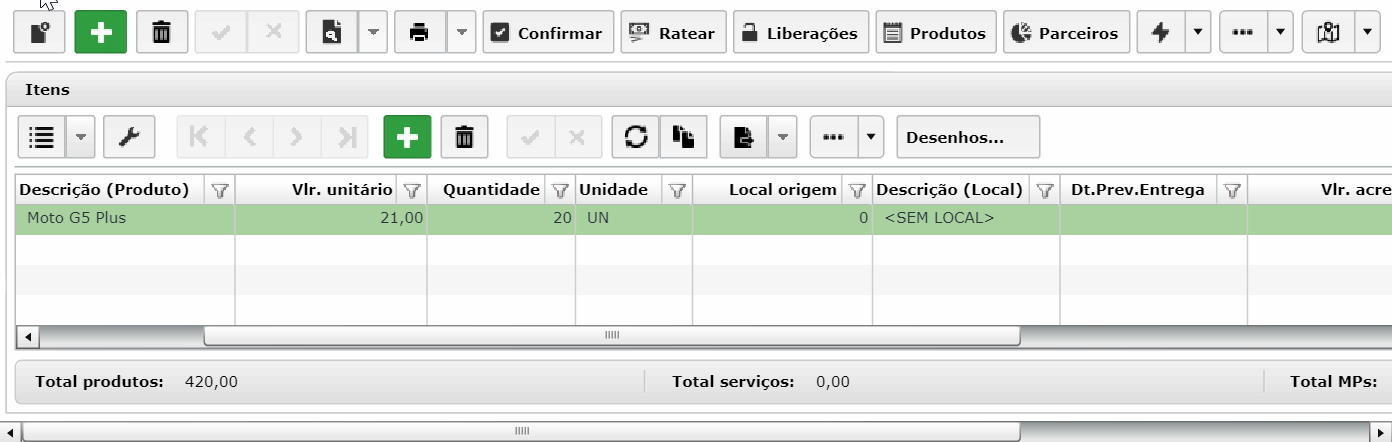

Quando a barra de seleção estiver posicionada em um produto vendido, utilizando o recurso do botão Desenhos..., será habilitado no seu menu, a opção "Editar desenho atual..." que, ao ser selecionada, abrirá a janela "Editando desenho atual". Esta opção é utilizada para todos os modelos de desenho.
Quando você selecionar um produto vendido que não possua desenho, o sistema mostra a mensagem:
"Editando desenho atual". Este item não está associado a um desenho, não é possível editar.".
Caso contrário, será aberta uma janela de edição, com o desenho vinculado àquele produto.

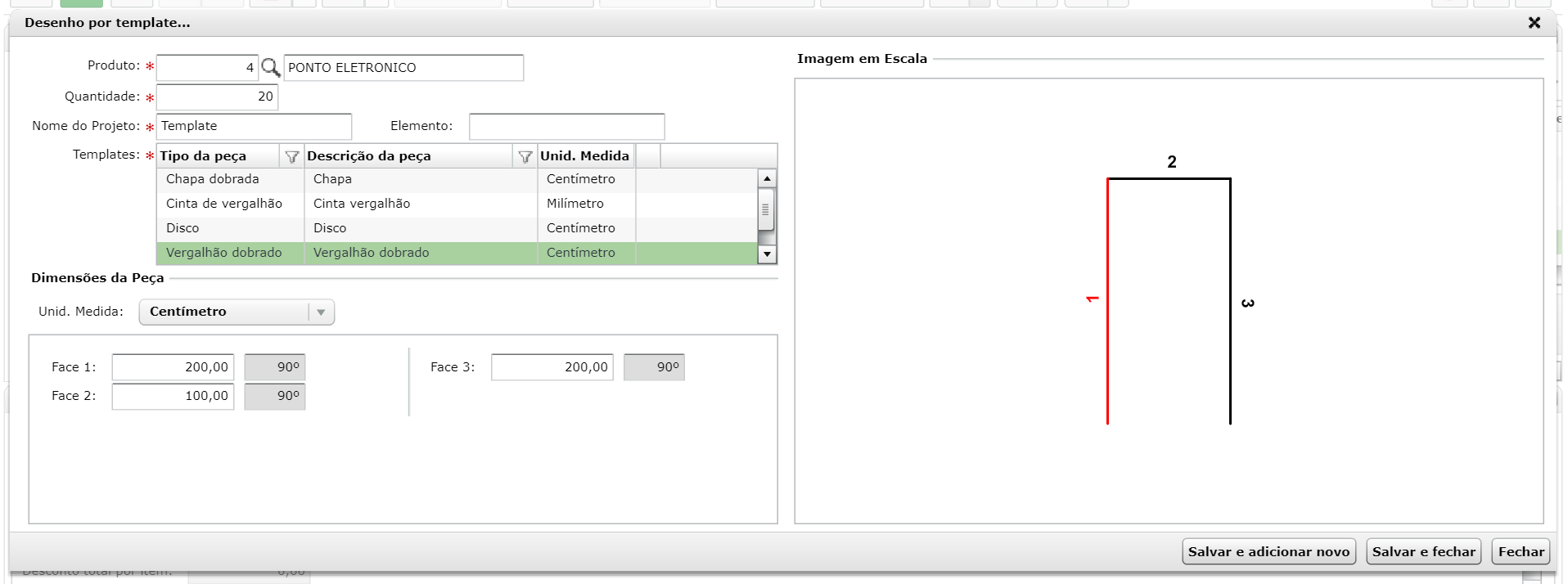

Desenho por template
Quando você selecionar a opção "Desenho por template", o sistema abrirá uma janela para que você possa inserir item de desenho, através de templates pré-cadastrados na tela Registro de Peças.
Ao escolher o produto, serão buscados os templates que tiveram este produto vinculado e mostrará na grade de Templates. Você deverá preencher as informações de cabeçalho do desenho e, após escolher o template, o sistema exibirá o desenho e os campos que você pode ou não editar. Para os templates que usam faces, não é possível alterar o Ângulo, somente a Largura da face.
Você poderá escolher a "Unidade de Medida", possibilitando a criação de um template para qualquer tipo de desenho, usando qualquer uma das duas medidas: centímetro ou milímetro.
Na tela aberta pela Central - Compras | Vendas, não é possível alterar a unidade de medida. Uma vez utilizado um template, a unidade utilizada será a definida no template.
A unidade será sempre milímetros para as telas de desenho de Anéis, Discos e Chapa.
Nota: Para os desenhos de vergalhão dobrado e vergalhão em cinta, será sempre em centímetros, pois os vergalhões comumente são medidos em centímetros.
Com a unidade de medida liberada no template, caso o cliente deseje, será possível criar templates com unidade de medida à sua escolha.
Depois de incluídos os desenhos, o sistema segue o fluxo padrão de um Pedido de Venda para finalizar o pedido.

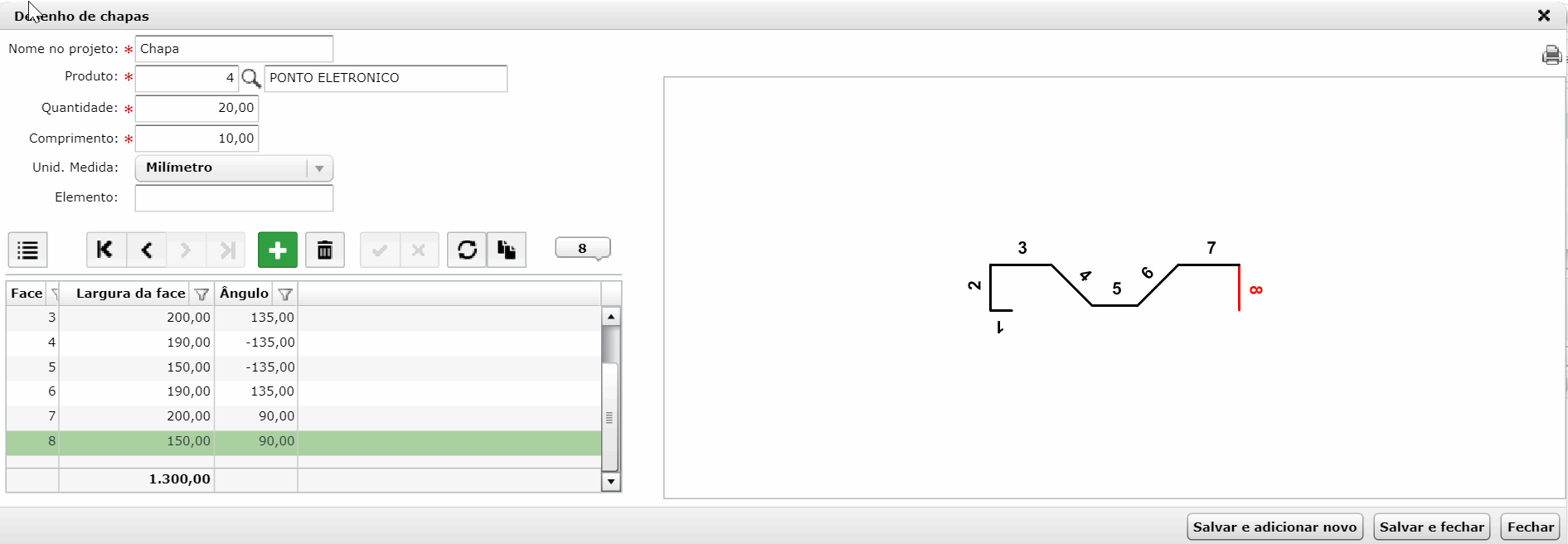

Desenho de chapas
Selecionando a opção "Desenho de chapas...", o sistema abre uma janela para informar o "Nome do projeto", o "Produto", a "Quantidade" de peças e o "Comprimento" da chapa. Você também informa as faces da chapa e, conforme a inclusão da face, o sistema vai mostrando o desenho ao lado da grade de faces:
O sistema utilizará a soma da largura das faces, juntamente com o comprimento da chapa, a quantidade de chapas e o valor informado no campo adicional "Peso da dobra" (considerando o peso por metro quadrado) do Cadastro de Produtos para calcular o Peso Total das chapas e incluirá um item na Grade de Itens com o Produto e a quantidade calculada.
O campo adicional Peso da dobra deve ser criado com a denominação AD_PESOPORMQ para funcionar corretamente.
Nota: o preço do Produto será calculado conforme a Tabela de Preços.
Observe que, no desenho da grade, o sistema mostra na cor vermelha a face selecionada na grade.

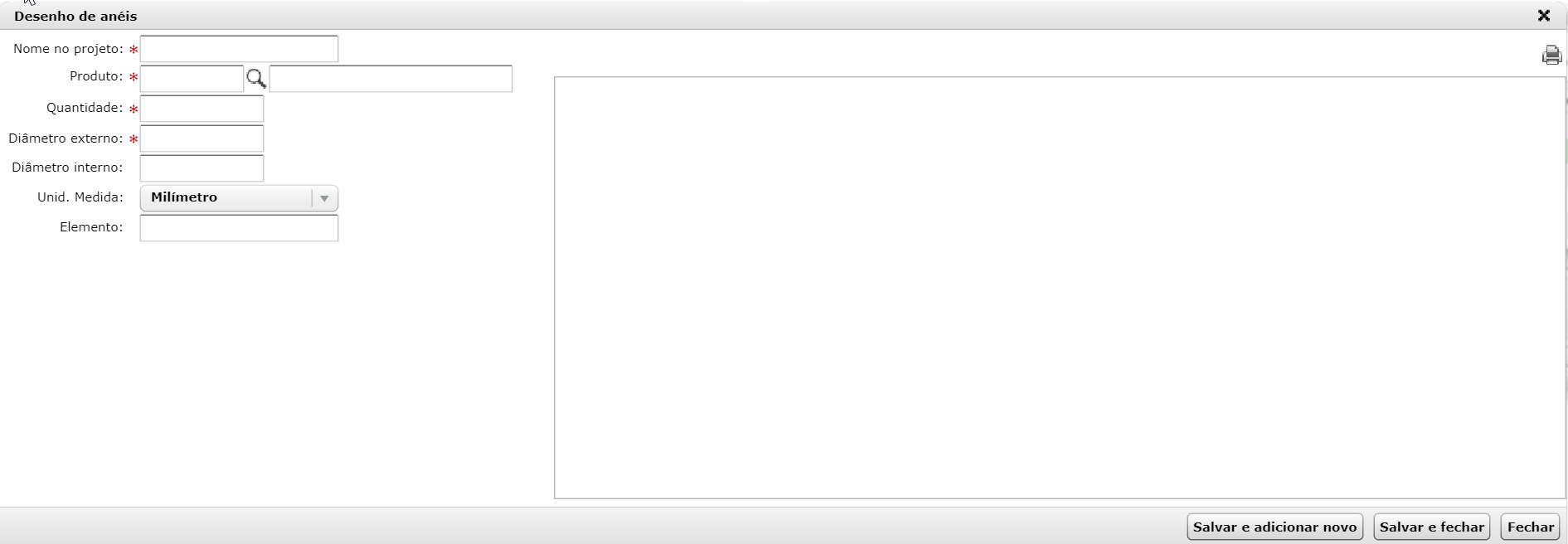

Desenho de anéis
Quando você selecionar a opção "Desenho de anéis...", o sistema abrirá uma janela para informar o Nome do projeto, o Produto, a Quantidade, o Diâmetro externo e Diâmetro interno do disco; ao final, o sistema calcula o peso da peça e inclui um item na grade, semelhante ao desenho de chapa.

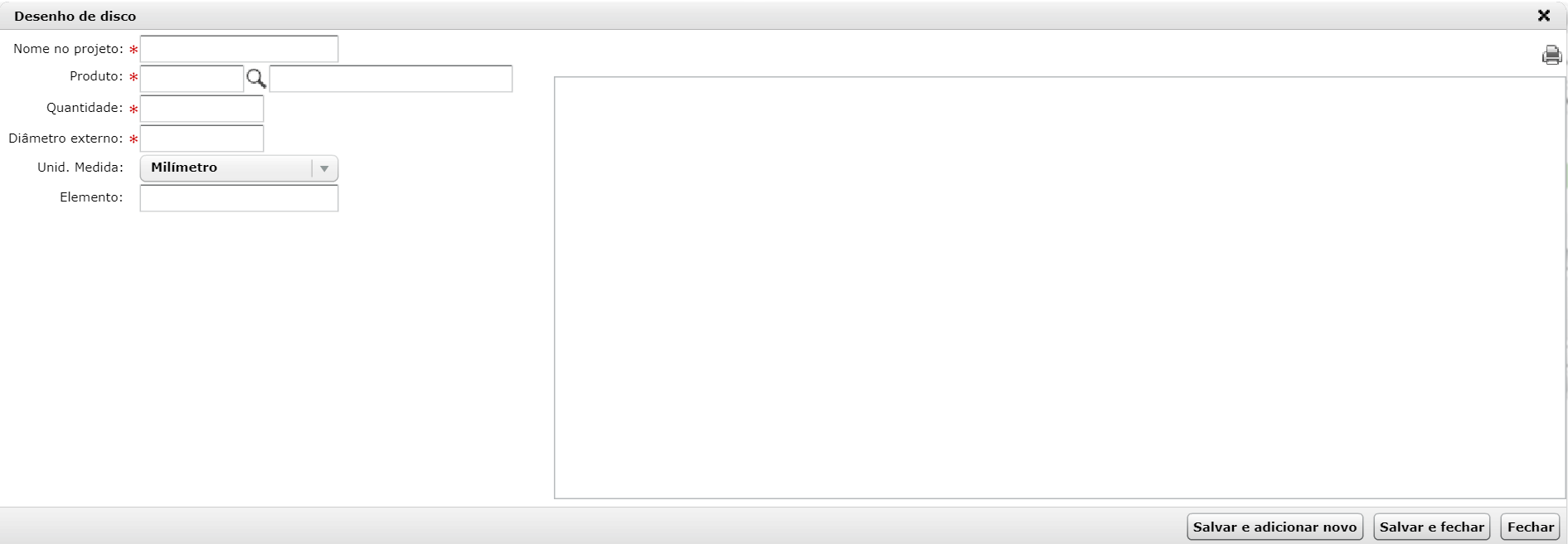

Desenho de discos
Ao acionar a opção "Desenho de disco...", o sistema abre uma janela para informar o Nome do projeto, o Produto, a Quantidade e o Diâmetro externo; ao final, o sistema calcula o peso da peça e inclui um item na grade de itens, semelhante ao desenho de chapa. Observe que, diferente do desenho de anéis, o desenho de disco não tem o diâmetro interno.

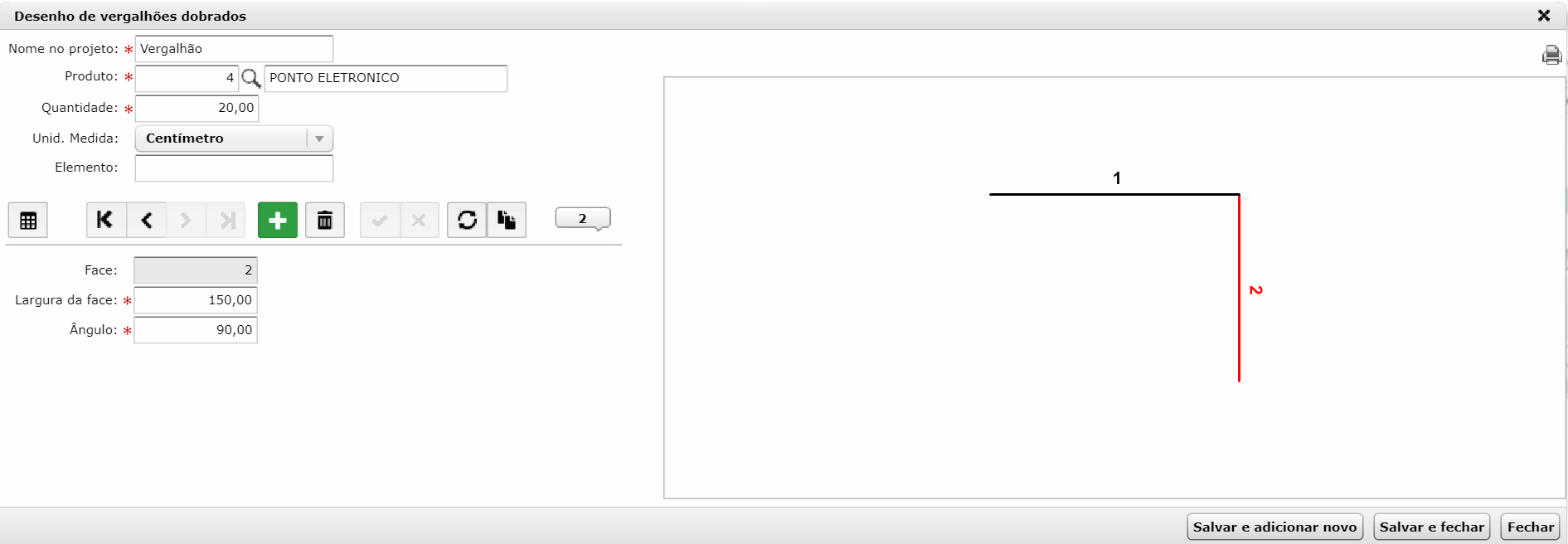

Desenho de vergalhões dobrados
Quando você selecionar a opção "Desenho de vergalhões dobrados...", será aberta uma janela para informar o Nome do projeto, o Produto e a Quantidade de peças. Você também informa as Faces da chapa e, conforme a inclusão da face, o sistema vai mostrando o desenho ao lado da grade de faces. Após concluir o desenho, clique em Salvar e fechar e o sistema utiliza a soma da largura das faces, a quantidade de chapas e o valor informado no campo "Peso líquido" (considerando o peso por metro linear) do Cadastro de Produtos, para calcular o peso total das chapas e incluir um item na grade de itens com o produto e a quantidade calculada; o preço do produto é calculado conforme a Tabela de Preços.
Esse desenho é bem semelhante ao desenho de chapas, exceto por não ter o campo de comprimento e, nesse caso, o cálculo do peso da peça é através de metro linear, ou seja, o valor informado no campo Peso líquido do Cadastro de Produto deve ser por metro linear.

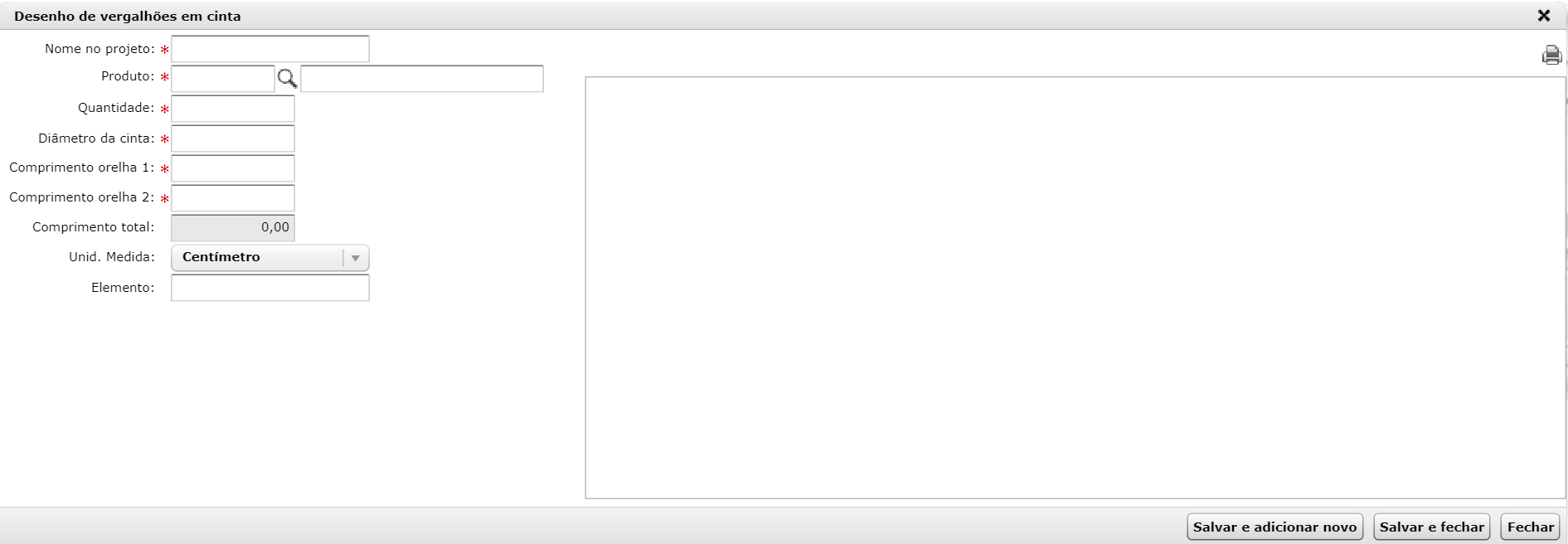

Desenho de vergalhões em cinta
Quando você selecionar a opção "Desenho de vergalhões em cinta..." o sistema abre uma janela para informar o Nome do projeto, o Produto e a Quantidade de peças. Você também informa o Diâmetro da cinta, o Comprimento da orelha 1 e o Comprimento da orelha 2 e, assim, o sistema calcula o comprimento total.
Neste caso, o peso também é calculado em metro linear; nessa tela, é apresentado o campo Comprimento total da peça, considerando o comprimento da circunferência e das orelhas.
Impressão dos Desenhos
Para impressão personalizada dos desenhos utiliza-se o iReport, que é a ferramenta usada para geração de PDF e para impressão dos relatórios.
Estes relatórios poderão ser personalizados incluindo os dados desejados por você.
