Módulo: Produção > Cadastros > Processo Produtivo - Botão Roteiro
O objetivo do roteiro em um Processo Produtivo, é determinar como e quando as atividades devem acontecer no decorrer do processo. A utilização de uma ferramenta de modelagem de processos, possibilita um maior detalhamento destes processos, permitindo um maior controle de suas operações de manufatura.

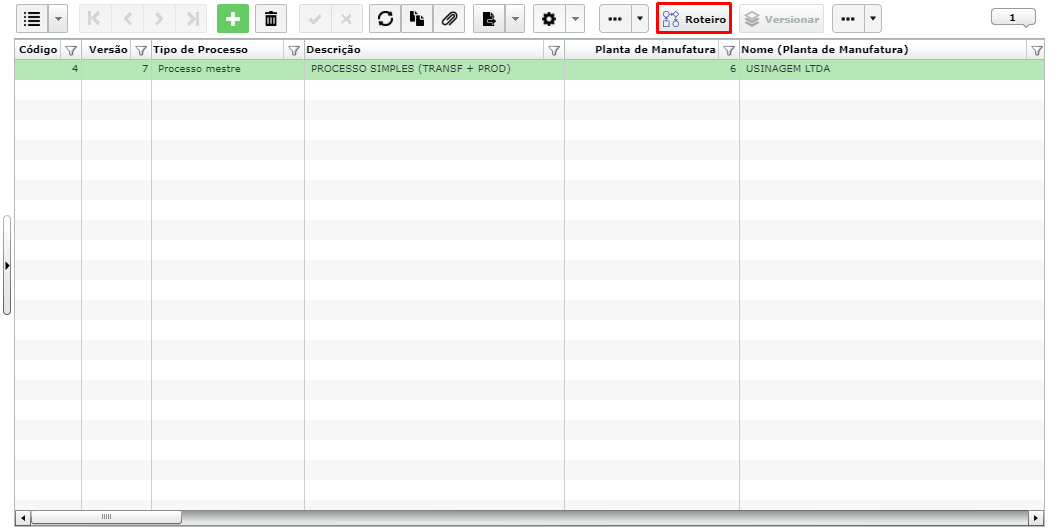

Através do botão "Roteiro" localizado na barra de navegação, é possível acessar a ferramenta de modelagem "BPMN 2.0". Ao aciona-lo, será aberta a tela para confecção da programação do Processo Produtivo. Nesta tela você pode configurar o roteiro de produção, editar o desenho do processo, configurar atividades, gateways, eventos e transições.
Importante: Ao abrir um processo criado na tela Processo Produtivo - Nova na tela Processo Produtivo e clicar no botão Roteiro, será apresentada a mensagem abaixo:
"O Roteiro desse Processo Produtivo já foi aberto na tela 'Processo Produtivo - Nova' e não pode ser editado nessa tela, somente visualizado. A edição do processo deverá ser realizada na tela 'Processo Produtivo - Nova'.".

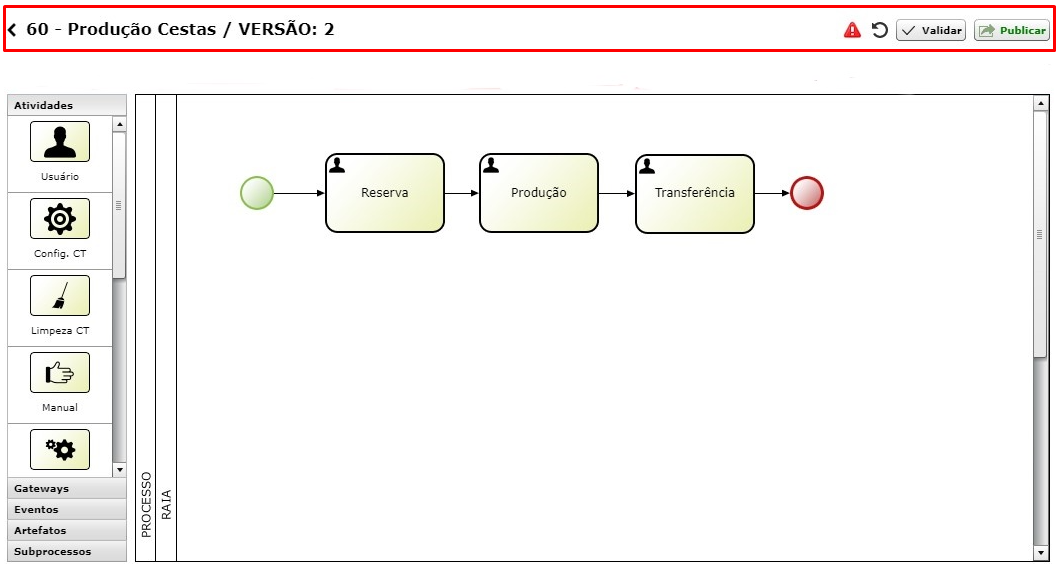

Barra Superior
A barra superior da tela é composta por algumas funções que irão auxiliar consideravelmente durante a construção do roteiro.
Ao acionar o botão "Voltar", será retornado ao painel principal de exibição do Processo Produtivo.
O botão "Atualizar" tem a funcionalidade de renovar o desenho do fluxo em questão.
Através do botão "Validar" é efetuada a aprovação do fluxo de processo construído na folha de desenho, considerando a notação BPMN 2.0.
Utilizando o botão "Publicar", o Sankhya Om realiza o lançamento do fluxo de processo na estrutura interna de Workflow do sistema, além de efetuar algumas validações relacionadas à configuração do procedimento.
[voltar ao topo]
Palheta de Elementos
Note no lado esquerdo da tela, uma palheta de elementos, que traz consigo cinco abas, na qual cada uma delas contém seus elementos e os respectivos tipos.
Nos tópicos a seguir você terá o detalhamento sobre cada uma delas.
Atividades
Na configuração de atividades, temos os seguintes elementos:
Usuário: Trata-se de uma de uma atividade a ser executada por uma pessoa (usuário do sistema). Será apresentada na lista tarefas (Operações de Produção, ou Apontamento de Produção) dos usuários candidatos executantes.
Config. CT: Esta atividade se refere as tarefas específicas para apontamento de Setup. Caso o tipo de setup do Centro de Trabalho seja condicional (onde o sistema analisa o estado atual do C.T. e compara com o necessário para o produto acabado a ser processado) ou não seja necessário o Setup, a tarefa será automaticamente completada e o processo irá seguir normalmente. Esse tipo de atividade pode requisitar materiais.
Importante: não implementada.
Limpeza CT: São tarefas típicas para a limpeza do Centro de Trabalho após o processamento de uma ordem. Em casos onde o Centro de Trabalho não exige cleanup, o sistema irá completar automaticamente essa atividade. Trata-se de um tipo de atividade que pode solicitar materiais.
Importante: não implementada.
Manual: Esta é uma atividade executada fora do sistema, tendo como objetivo apenas completar o diagrama. Deste modo, não sendo gerada uma instância desta atividade na lista de tarefas.
Serviço: Diz respeito a uma tarefa do sistema que realiza um serviço disponível. Tem-se atributos especiais que determinam o nome do serviço que será solicitado, os parâmetros de entrada e opcionalmente a variável da instância onde o resultado será gravado.
Recebimento: Refere-se as tarefas que aguardam o recebimento de uma mensagem ou um sinal. Ela possui atributos que designam o tipo de mensagem ou sinal que será aguardado.
Importante: não implementada.
Relatório: Essa atividade faz referência as tarefas que executam relatórios no padrão "JasperReports". Assim, atributos que determinam o modelo de relatório que será utilizado, além de uma interface para vincular variáveis do processo aos parâmetros de entrada no relatório. Opcionalmente você pode enviar o relatório por e-mail, portanto, são necessários atributos que determinem os dados para envio do mesmo (similar ao existente nas atividades do tipo tarefa de Envio de E-mail).
Importante: não implementada.
Script: São tarefas que executam um script qualquer em "Java Script", sendo que este script deve possuir acesso ao contexto da instância do processo e a partir dele acesso as variáveis.
Importante: não implementada.
Envio de E-mail: Através desta atividade você pode enviar uma mensagem de e-mail a um ou mais destinatários, sendo que a mesma detém atributos que definem quem serão os destinatários, qual a conta SMTP a ser utilizada, o assunto e o corpo da mensagem. Você pode também, empregar um modelo de mensagem, cujas variáveis serão buscadas das variáveis da instância do processo.
Importante: não implementada.
[voltar ao subtítulo]
Gateways
Esta aba está destinada a configuração dos Gateways no Processo. Abaixo, descrevemos as funcionalidades disponíveis:
Exclusivo: Trata-se de gateway condicional, onde apenas um fluxo será executado. A junção segue o fluxo normalmente.
Complexo: Neste gateway condicional um ou mais fluxos serão executados, de forma similar ao "Inclusivo". A junção possui uma condição para determinar qual e quando o fluxo irá seguir.
Importante: não implementada.
Inclusivo: Assim como os anteriormente citados, temos aqui um gateway condicional onde um ou mais fluxos serão executados. A junção segue juntamente ao primeiro fluxo que chegar, ignorando os outros.
Importante: não implementada.
Paralelo: Um gateway incondicional, ou seja, todos os fluxos serão executados. A junção irá esperar todos os fluxos chegarem para então prosseguir.
[voltar ao subtítulo]
Eventos
Nesta divisão, são disponibilizados os eventos que podem ser utilizados em todo Processo Produtivo. A seguir, serão apresentados cada um deles:
Eventos de Início
Os eventos de início de processo são representados pela cor verde.
Início: Inicia-se um fluxo de processo sem especificação de nenhum fato particular para começar o processo.
Mensagem: Decorrente do recebimento de uma mensagem de qualquer tipo tem-se a criação do fluxo de processo.
Importante: não implementada.
Sinal: O fluxo de processo terá seu começo a partir do recebimento de uma mensagem de qualquer tipo.
Importante: não implementada.
Temporizador: Realiza-se a partida no fluxo de processo por meio de uma condição de tempo (data relativa ou período).
Eventos de Fim
Os eventos de fim de processo são caracterizados pela cor "vermelha".
Final: Finaliza o fluxo do processo sem gerar nenhum evento em particular, encerrando apenas o fluxo que restringir o evento diferente do "Termino" (detalhado mais adiante).
Mensagem: Encerra o fluxo do processo através do envio de uma mensagem.
Importante: não implementada.
Sinal: Conclui o fluxo de processo por meio do envio de um sinal (broadcast) aos outros processos.
Importante: não implementada.
Término: Termina o fluxo do processo independente da existência de fluxos paralelos em execução.
Importante: não implementada.
Eventos Intermediários
Os eventos intermediários de processo são reproduzidos pela cor amarela. Podem ser utilizados de forma independente ou anexados a atividades (eventos de borda).
Mensagem (Catch): Através deste evento, tem-se o começo de um fluxo intermediário de processo no momento em que for disparada uma mensagem.
Importante: não implementada.
Mensagem (Throw): Através deste evento, um fluxo intermediário de processo tem início assim que o mesmo receber um sinal.
Importante: não implementada.
Sinal (Catch): Através deste evento, um fluxo intermediário de processo tem início assim que o mesmo receber um sinal.
Importante: não implementada.
Sinal (Throw): Neste evento, procede-se com a partida de um fluxo intermediário de processo assim que for lançada uma mensagem.
Importante: não implementada.
Temporizador: Com este evento tem-se a formação de um fluxo intermediário de processo no momento em que ocorrer uma condição de tempo.
Importante: não implementada.
Apontamento parcial: Trata-se de um evento somente de borda. Um fluxo intermediário de processo será iniciado quando se realizar um apontamento parcial na operação. Quando a atividade possuir este evento anexado, o botão "Transferência Parcial" será habilitado na aba "Apontamento" possibilitando o controle do apontamento/transferência parcial da Ordem de Produção.
Observação: quando este evento estiver antes de um Gateway de junção, será necessário que uma mesma quantidade de PA chegue até o Gateway por meio de todas as demais transições de entrada do mesmo para que o sistema de sequência ao fluxo do processo.
Aguardar PI: Um fluxo intermediário de processo será introduzido com dependência dos produtos intermediários vinculados ao evento, ou seja, quando as Ordens de Produção do PI's em questão forem finalizadas.
Controle de de qualidade: Um evento apenas de borda, onde se dá partida em um fluxo intermediário de processo referente a um "Ciclo de Controle de Qualidade". Quando a atividade possuir este evento adicionado, o botão "Iniciar Ciclo" será disponibilizado na aba "Controle de Qualidade" permitindo assim que se tenha controle sobre a inicialização do ciclo de controle de qualidade.
[voltar ao subtítulo]
Artefatos
Nesta aba são apresentados dois artefatos a serem utilizados na construção do Roteiro. São eles:
Raia: Este artefato é primordial para se iniciar a construção de um Roteiro, é a ferramenta que introduz sua formulação.
Nota: sem a inserção deste artefato, não é possível iniciar a montagem do Roteiro.
Anotação: Através deste artefato, pode-se inserir anotações no decorrer do Roteiro.
Importante: não implementado.
[voltar ao subtítulo]
Subprocessos
Nesta divisão, tem-se os Subprocessos que podem ser utilizados para montagem do roteiro. Sendo eles:
Subprocesso: São os Subprocessos dependentes do processo pai ao qual ele está vinculado.
Importante: não implementado.
Processo de chamada: Subprocessos independentes do processo pai ao qual ele está vinculado.
Importante: não implementado.
[voltar ao subtítulo] [voltar ao topo]

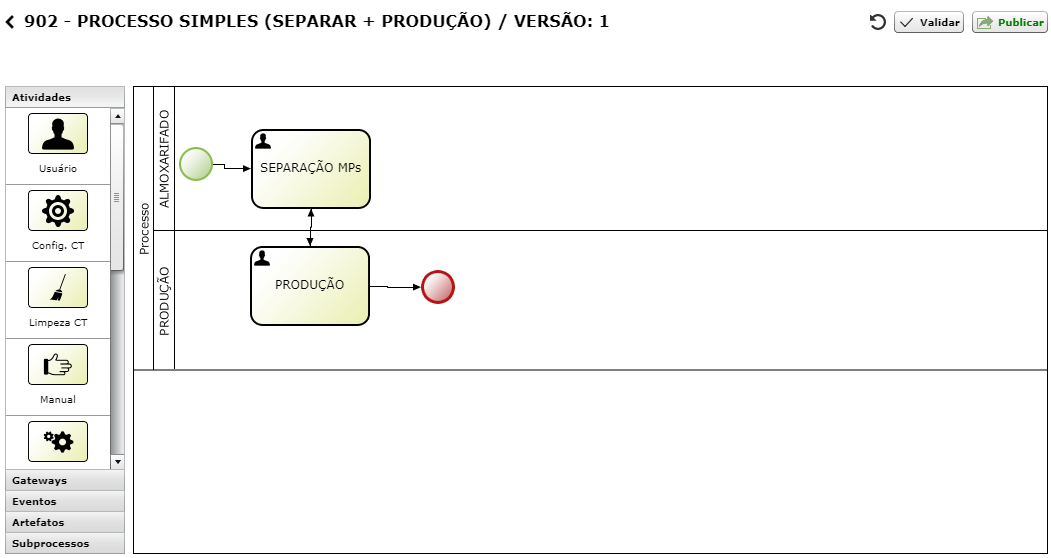

Folha de Desenho
Depois de conhecidas as funcionalidades disponíveis na Palheta de Elementos, teremos a Folha de Desenho, que é o espaço destinado a construção do fluxo de Processo Produtivo. Os elementos são adicionados, quando você clica e arrasta até a Folha de Desenho.
Como mencionado no tópico Artefatos, para que seja possível iniciar a construção de um fluxo de processo produtivo, é necessário que o Artefato, Raia, seja inserido primeiro e em seguida, os demais elementos necessários já implementados, podem ser inseridos.
Através de um clique sobre um elemento, é possível executar algumas ações. São elas:
Remover elemento: Através desta opção, você poderá remover o elemento selecionado do desenho.
Criar ligação: Esta opção, permite a ligação do elemento selecionado com outro elemento do desenho. Uma flecha de ligação é criada no acionamento desse botão, para que este seja ligado a outro elemento (ao clicar sobre o segundo elemento desejado).
Editar: Ao selecionar esta opção, você poderá editar as configurações do elemento em questão no desenho: Configuração de Atividade, Configuração de Transação e Configuração de Evento.
[voltar ao topo]
Configuração de Atividades / Configuração de Transições
Depois de ajustado o fluxo do Processo Produtivo, é necessário a realização da Configuração das Atividades, bem como a Configuração das Transições. Acesse os detalhes sobre cada uma destas configurações por meio dos link's Configuração de Atividades e Configuração de Transições.
[voltar ao topo]
